一、設備用途：

本機適用于軟包裝鋰電池(方形，圓柱)最終真空封裝及切除氣袋邊。手動放置電芯在轉盤上料機構上，電池沖坑方向向下，通過轉盤旋轉送料，（轉盤放3個工位，每次旋轉120度）送料轉盤旋轉到位后開始封邊，封邊后旋轉120度進入切邊工位切邊，切邊后旋轉120度回到上料位，手動取下料，依此重復循環以上動作。

二、基本參數：

1、配置電源：AC220V/50Hz；功率：4.5-5KW

2、壓縮空氣：0.4~0.6Mpa  20L/Min

3、設備重量：約500Kg

4、真空源：≤–95Kpa

5、外形尺寸：1390*1320*1700mm(LxWxH)

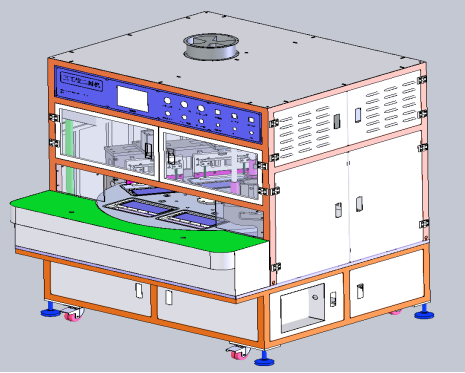

(圖片僅供參考以實物為準)

三、 技術參數

1、 封頭長度：210mm，封印口寬度6mm,有效封邊長度≤180mm

2、 適用電芯本體長度：≤180mm

3、 適用電芯本體寬度：≤110mm

4、 適用電芯厚度：2.5-12mm

5、 適用電芯示意圖

6、 適用圓柱電芯規格：D6-D25mm

7、 剌刀口到電芯封邊口之間距離約8mm,剌破口約10mm。

8、 氣袋寬度：≤65mm

9、 刺破功能：有

10、 平壓整形功能：有

11、 可放電池數量： ≤10個(雙腔,型號不同有所不同)

12、 產能：1100--1200PCS/H(501447型號)，節拍為15S-30S,(具體產能根據電芯型號,以及操作人員不同有所不同)；

13、 機臺旋轉盤及相關鋁件氧化處理。

14、 電解液過濾收集裝置：有

15、 雙腔、雙封頭、雙切刀： 是

16、 切刀有效長度： 200mm

17、 切刀寬度：3mm

四、設備機構

1．采用旋轉轉盤送料結構，轉盤分割器精密度：±0.1mm

2．機器封裝對位精度：±0.1mm,封頭平行度：±0.01mm

3．封裝時間調節范圍：1s-30s,調節精度為: ±0.1mm

4．熱封時間及真空時間在觸摸屏上設定：封裝壓力在操作面板調節，

5．溫度精度控制在±5℃范圍內，PLC程序控制，若溫度超高或超低自動停止報警;

6．封裝采用雙封頭和雙封腔結構；

7．發熱管采用1000瓦; 封頭工作溫度范圍室溫≤~300℃；

8．上封頭氣缸直徑63mm，刺刀氣缸直徑25mm；

9．門窗均采用鈑金烤漆制作，排氣扇裝在頂部；

10．切氣囊采用雙切邊刀結構，每對切邊刀獨立切邊；

11．切邊采用耐磨腐蝕刀具鋼制作(刀口鑲鎢鋼)，切刀壽命＞60萬次；

五、關鍵標準件品牌

六、配置和標準

1.設備噪音：≤65db。

2.設備符合國家有關機電設備的安全標準，沒有明顯或潛在的設計安全隱患。

3.隨機附送機器的操作說明書和設備維修手冊。

4.隨機附送機器的電氣控制圖，氣動控制圖和外購件說明書等資料。
